| １： |
U字溝用コンクリート側溝蓋のガタつきによる騒音防止 |
| ２： |
側溝、横断溝の現場打ち暗渠化 |
| ３： |
自販機設置場所でコインを側溝蓋の間より落とし紛失を防ぐ為の手段として |
| ４： |

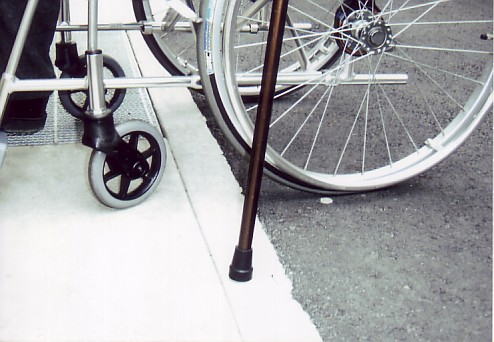

段差継目をなくし、仕上がりはバリアフリー、車椅子･ハイヒールの歩行に安全 |
|
 |
 |
 |
 |
|

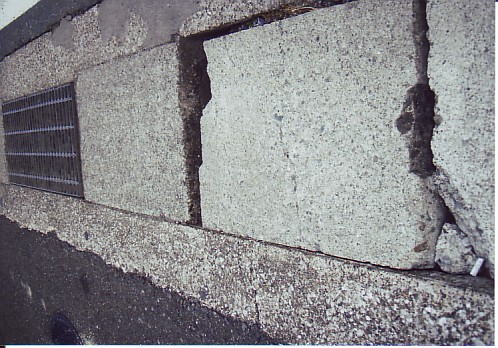

補修前 |

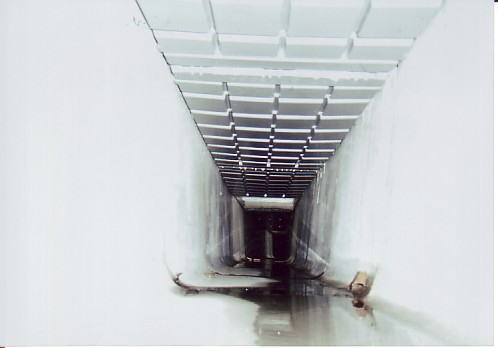

現場打ち後の裏側から
見たプラ捨型枠 |

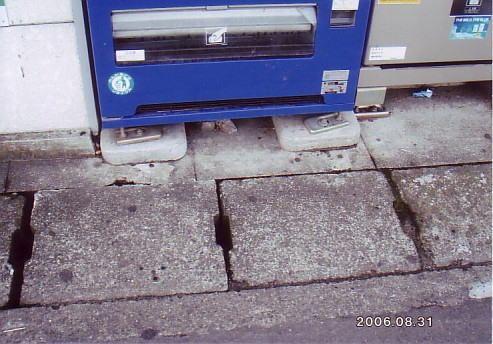

自動販売機前。
コインを落とさないように
現場打ち暗渠が必要 |
補修後 |
|
 |
| １： |

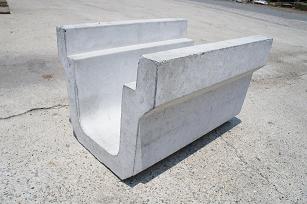

新設U字溝設置、既存U字溝の場合も同様プラ型枠(各サイズ)の重ね代を合わせ、リブ溝を強く押し付けながら横ズレしないように並べていく。(小型軽量な為、作業性抜群) |
| ２： |

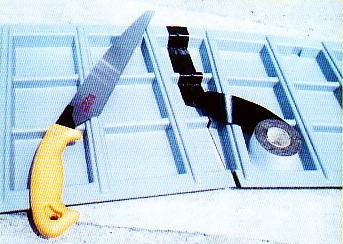

蛇行個所は、両側から合わさるように切断。(現場で手鋸で簡単切断)
コンクリートの流出を防ぐ為ブチル系防水テープで接続面を内側から固定。切断面はたわむ恐れが有る為、下から桟木等のサポートを当てズレの無いように固定する。 |
| ３： |

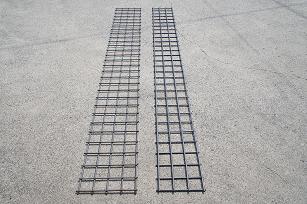

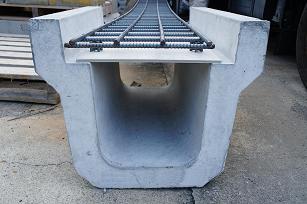

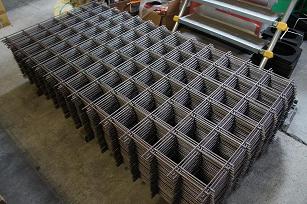

異形鉄筋を配筋表に基づき、縦、横方向共にメッシュ状に１０センチ角程度になるように結束し、必要に応じて所々にスペンサーを置きコンクリートの被りを確保する。 |
| ４： |

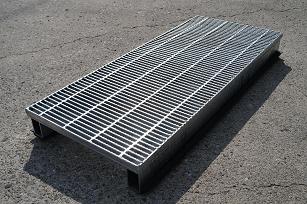

各市町村によって仕様は異なるが数メーター置きにL＝600、または、L＝1000の嵩上げグレーチングを保守点検用に設置する。(嵩上げグレーチングは細め、滑り止め仕様の場合も有ります。)
グレーチングが入る開口部は木枠で止めてコンクリートの流出を防ぐ。 |
| ５： |
異形鉄筋を配置しコンクリート打設時に動かないように鉄筋の被りを保ちながら規定の高さに成るまで均一に敷きならし締め固めを行う。 |
